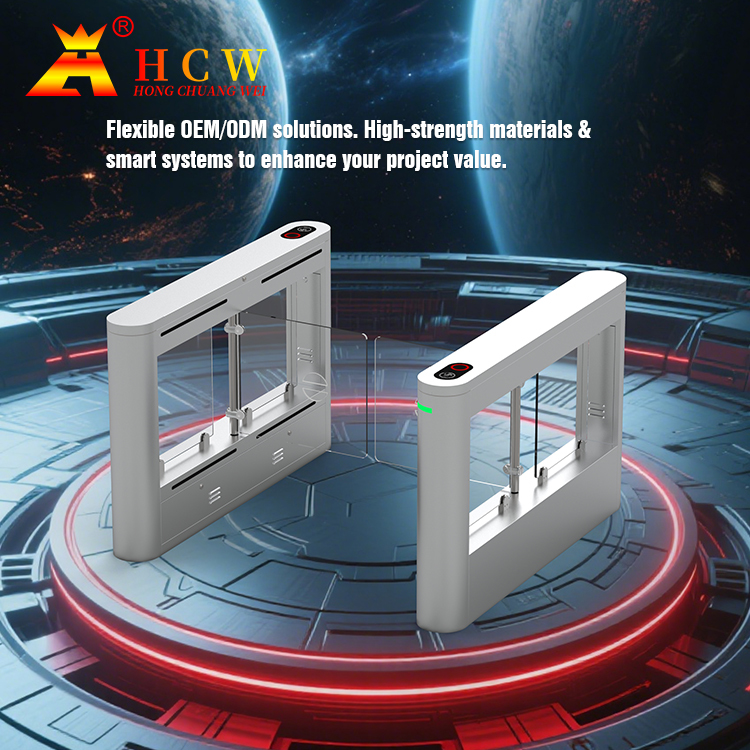

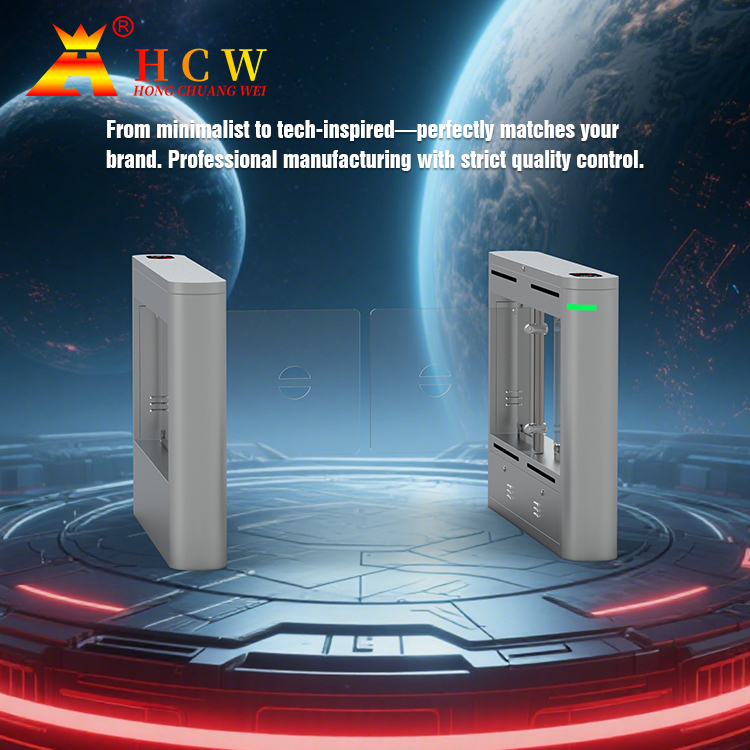

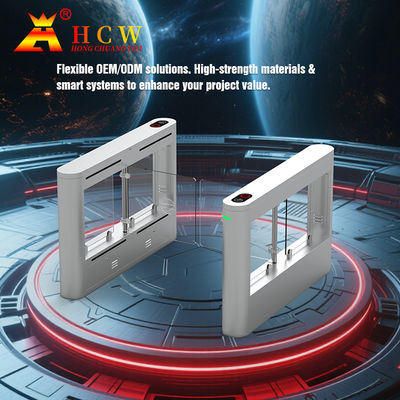

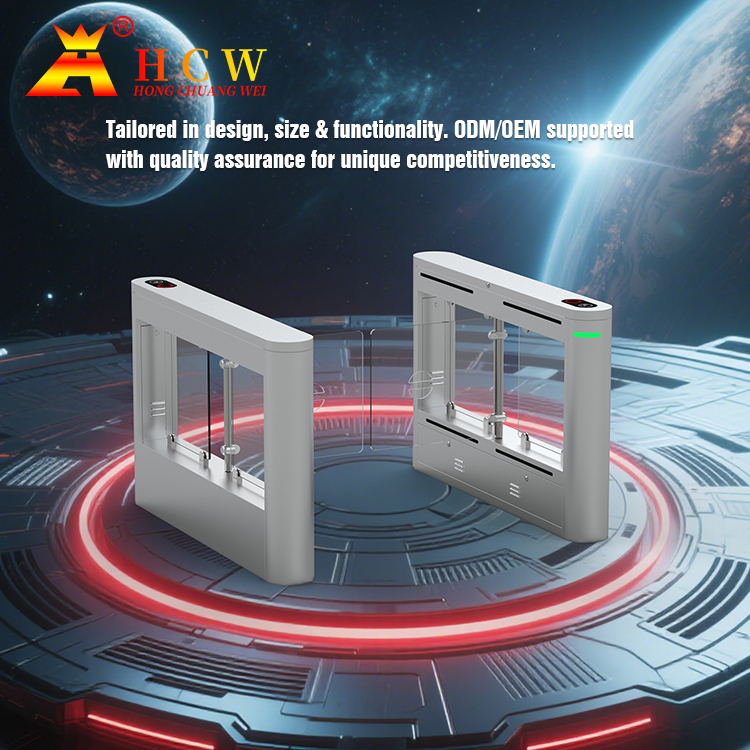

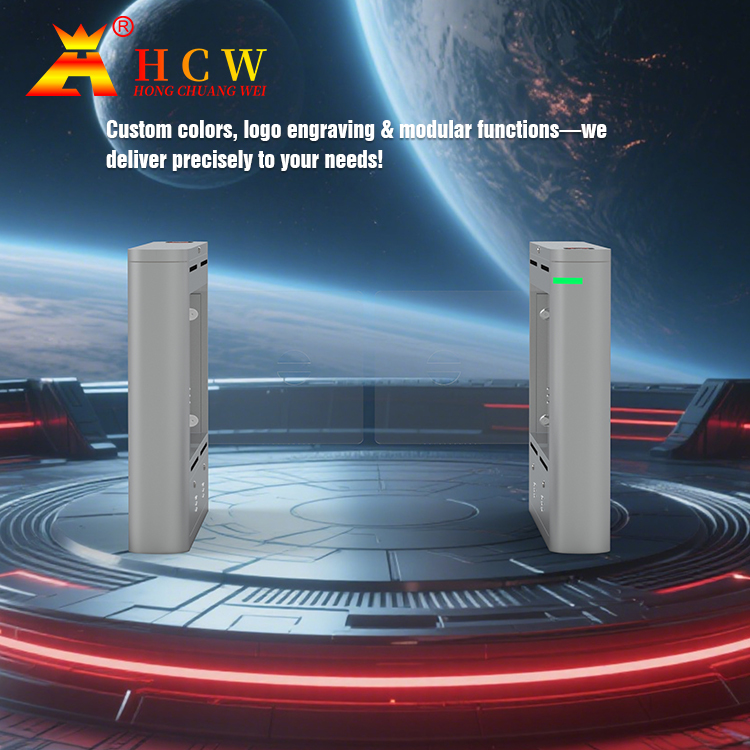

HCW पैदल यात्री स्विंग टर्नस्टाइल गेट 304 स्टेनलेस स्टील कैबिनेट फेस रिकॉग्निशन के साथ

पैदल यात्री मार्ग स्विंग गेट फेस रिकॉग्निशन गेट एरिया जिम उपयोग

1. मुख्य कार्य और विशेषताएं
1) इसमें फॉल्ट सेल्फ-चेकिंग और अलार्म प्रॉम्प्टिंग के कार्य हैं, जो उपयोगकर्ताओं के लिए रखरखाव और उपयोग के लिए सुविधाजनक है;
2) मुख्य नियंत्रण बोर्ड पर बने छोटे बटन के माध्यम से, प्रोग्रामेबल डिवाइस की रनिंग स्थिति;
3) यांत्रिक संरचना में एंटी-पिंच और एंटी-टक्कर कार्य हैं। जब स्विंग आर्म रीसेट प्रक्रिया के दौरान प्रतिरोध का सामना करता है, तो मोटर निर्दिष्ट समय के भीतर स्वचालित रूप से काम करना बंद कर देती है, और डिफ़ॉल्ट विलंब के बाद फिर से रीसेट हो जाती है (रीसेट होने तक), और बल बहुत कम होता है (≤2Kg);
4) एंटी-शॉक फ़ंक्शन, गेट खोलने का कोई संकेत प्राप्त न होने पर स्विंग आर्म स्वचालित रूप से लॉक हो जाता है;
5) स्विंग आर्म सिंक्रनाइज़ेशन फ़ंक्शन (डबल पेंडुलम, स्प्लिट केस के लिए);
6) इसमें एक स्वचालित रीसेट फ़ंक्शन है। गेट खुलने के बाद, यदि निर्दिष्ट समय के भीतर कोई मार्ग नहीं है, तो सिस्टम स्वचालित रूप से इस बार उपयोगकर्ता के पास होने की अनुमति रद्द कर देगा;
7) विभिन्न स्थानों की आवश्यकताओं को पूरा करने के लिए सामान्य रूप से खुला या सामान्य रूप से बंद समायोजित किया जा सकता है;
8) इंडक्शन या डिले ऑटोमैटिक रीसेट, मानक खुलने के 5 सेकंड बाद (समायोज्य) स्वचालित रीसेट है;
9) बिजली बंद होने पर स्विंग आर्म स्वचालित रूप से खुल जाता है, और बिजली चालू होने पर स्वचालित रूप से बंद हो जाता है, जो आग से सुरक्षा आवश्यकताओं को पूरा करता है
2. तकनीकी पैरामीटर:
1.1 निर्माण: 304 गेज/2.0 और 1.0 स्टेनलेस स्टील हाउसिंग
1.2 आयाम: लंबाई 1400*चौड़ाई 300*ऊंचाई 1000 मिमी
1.3 वजन: 40Kg-60Kg
1.4 स्विंग आर्म की लंबाई: 600mm-1200mm (अकेले या जोड़े में इस्तेमाल किया जा सकता है, रेलिंग चुनने की सलाह दी जाती है)
1.5 स्विंग आर्म की भार वहन क्षमता: 30Kg
1.6 स्विंग आर्म ट्रांसमिशन कोण: 180 डिग्री
1.7 स्विंग दिशा: द्विदिश
1.8 कार्यशील बिजली आपूर्ति: AC220 ±10%V/50 ±10%HZ
1.9 ड्राइव मोटर: DC ब्रश मोटर (24V)
1.10 इनपुट इंटरफ़ेस: ड्राई कॉन्टैक्ट सिग्नल या 12V लेवल सिग्नल या 12V पल्स सिग्नल जिसकी पल्स चौड़ाई ≥100ms, ड्राइव करंट ≥10mA
1.11 संचार इंटरफ़ेस: RS485 मानक संचार दूरी ≤ 1200 मीटर
1.12 यातायात गति: 40 लोग/मिनट (सामान्य रूप से खुला), 25-30 लोग/मिनट (सामान्य रूप से बंद)
1.13 गेट खोलने और बंद करने का समय: 1-2 सेकंड
1.14 बिजली चालू होने के बाद यातायात स्थिति में प्रवेश करने के लिए आवश्यक समय: 3 सेकंड
1.15 विफलता के बाद स्वचालित रीसेट समय: 10 सेकंड
1.16 कार्य वातावरण:
◇ इनडोर, आउटडोर (छाया)
◇ तापमान: -10℃—— 50℃
◇ सापेक्षिक आर्द्रता: ≤90%, गैर-संघनक 3. मुख्य संरचना और विन्यास
◇ मुख्य स्तंभ 1
◇ 1 स्विंग आर्म
◇ कंट्रोल बोर्ड 1 सेट
◇ स्विचिंग बिजली आपूर्ति 1
◇ मोटर 1
◇ आंदोलन और ट्रांसमिशन भाग का 1 सेट

तकनीकी पैरामीटर:

मुख्य कार्य:

1. केवल अधिकृत कर्मियों को ही गुजरने की अनुमति है, और अनधिकृत कर्मियों के घुसने पर एक श्रव्य और दृश्य अलार्म जारी किया जाएगा।

2. हमेशा खुले और हमेशा बंद मोड को लचीले ढंग से चुना जा सकता है, और दो-तरफा पासिंग का उपयोग किया जा सकता है। उपकरण की दक्षता में सुधार करने के लिए लोगों की भीड़ के अनुसार दरवाजे के पंख की खोलने और बंद करने की गति भी निर्धारित की जा सकती है।

3. एंटी-फॉलोइंग ट्रैकिंग कंट्रोल तकनीक, अनधिकृत कर्मियों को गुजरने से सख्ती से रोकना।

4. एंटी-पिंच फ़ंक्शन, जब स्विंग आर्म रीसेट करने की प्रक्रिया में होता है, तो यह स्वचालित रूप से वापस उछलेगा या मोटर निर्दिष्ट समय के भीतर स्वचालित रूप से काम करना बंद कर देगी, और उसी समय ध्वनि और प्रकाश अलार्म जारी किया जाएगा।

5. एंटी-शॉक फ़ंक्शन, जब दरवाजा खोलने का संकेत प्राप्त नहीं होता है, तो स्विंग आर्म स्वचालित रूप से लॉक हो जाता है, और स्विंग आर्म को अधिकतम 120Nm के प्रभाव से खोला जा सकता है।

6. स्व-पहचान, स्व-निदान और स्वचालित अलार्म कार्यों के साथ; जिसमें अवैध घुसपैठ अलार्म, एंटी-पिंच अलार्म और एंटी-टेलिंग अलार्म शामिल हैं।

7. रिमोट कंट्रोल प्रबंधन फ़ंक्शन।

8. इसे ऑनलाइन या ऑफलाइन चलाया जा सकता है।

9. एलईडी पासिंग दिशा संकेत, पासिंग स्थिति दिखा रहा है।

10. जब बिजली काट दी जाती है, तो स्विंग आर्म स्वचालित रूप से खुल जाता है, मार्ग एक सुचारू स्थिति में होता है, और कर्मियों को घबराहट से बचने के लिए स्वतंत्र रूप से गुजरने की अनुमति होती है।

11. स्वचालित रीसेट फ़ंक्शन: दरवाजा खोलने के बाद, यदि उपयोगकर्ता निर्दिष्ट समय के भीतर पास नहीं होता है, तो सिस्टम स्वचालित रूप से इस पास के लिए उपयोगकर्ता की अनुमति रद्द कर देगा, और आप पासिंग समय निर्धारित कर सकते हैं।
